Fastners
SKU: 1068

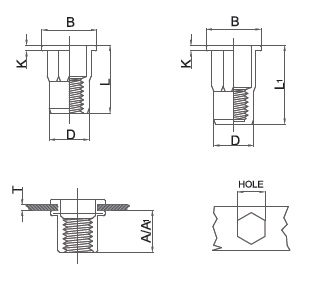

| Thread | Grip Range (E) | A | Hole (+0.1) | D (+0.07 -0.1) | B (±0.3) | K(±0.15) | L(±0.3) | Close End | |
| A1 | L1 | ||||||||
| M4 | 0.5 - 2.0 | 6.5 | 6.0 | 5.9 | 9.0 | 0.8 | 11.0 | 11.5 | 16.0 |
| M5 | 0.5 - 2.5 | 7.2 | 7.0 | 6.9 | 10.0 | 1.0 | 12.0 | 13.5 | 18.5 |
| M6 | 0.5 - 3.0 | 9.2 | 9.0 | 8.9 | 13.0 | 1.5 | 15.5 | 17.0 | 23.0 |
| M8 | 1.0 - 3.5 | 11.5 | 11.0 | 10.9 | 16.0 | 1.5 | 18.0 | 18.0 | 25.0 |
| M10 | 1.0 - 4.0 | 12.8 | 13.0 | 12.9 | 18.0 | 1.7 | 21.0 | 21.0 | 33.0 |
