Fastners
SKU:

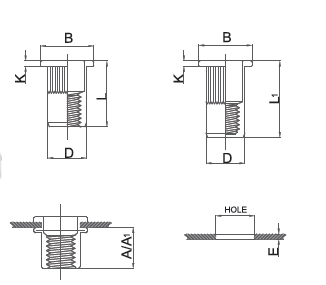

| Grip Range (E) | A | Hole (+0.1) | D (+0.07 -0.1) | B (±0.3) | K(±0.15) | L(±0.3) | Close End | ||
| A1 | L1 | ||||||||
| M3 | 0.5 - 2.0 | 6.0 | 5.0 | 4.9 | 8.0 | 0.8 | 10.0 | ||
| M4 | 0.5 - 2.0 | 6.0 | 6.0 | 5.9 | 9.0 | 0.8 | 10.5 | 12.5 | 16.0 |
| 2.0 - 3.5 | 12.0 | 18.0 | |||||||
| M5 | 0.5 - 3.0 | 8.0 | 7.0 | 6.9 | 10.0 | 1.0 | 13.0 | 11.5 | 17.0 |
| 3.0 - 5.0 | 9.5 | 16.5 | 19.0 | ||||||
| M6 | 0.5 - 3.0 | 9.0 | 9.0 | 8.9 | 12.3 | 1.3 | 15.5 | 13.5 | 19.2 |
| 3.0 - 5.5 | 19.5 | 21.0 | |||||||
| M8 | 1.0 - 3.5 | 11.0 | 11.0 | 10.9 | 14.5 / 15.0 | 1.5 | 18.5 | 15.5 | 21.5 |
| 3.5 - 6.0 | 16.0 / 15.0 | 21.0 | 24.0 | ||||||
| M10 | 1.0 - 4.0 | 14.0 | 13.0 | 12.9 | 17.0 | 1.7 | 21.5 | 19.5 | 27.0 |
| 4.0 - 6.5 | 24.0 | ||||||||
| 1.0 - 3.5 | 11.0 | 12.0 | 11.9 | 16.0 | 1.6 | 19.0 | |||
| M12 | 1.0 - 4.0 | 13.8 | 15.0 | 14.9 | 18.0 | 1.7 | 22.0 | ||
| 4.0 - 6.5 | 14.0 | 25.0 | |||||||
| 1.0 - 4.0 | 15.3 | 16.0 | 15.9 | 22.0 | 2.0 | 25.0 | |||
| 3.5 - 6.0 | 17.3 | ||||||||
| Thread | Grip Range (E) | A | Hole (+0.1) | D (+0.07 -0.1) | B (±0.3) | K(±0.15) | L(±0.3) | Close End | |
| A1 | L1 | ||||||||
| M3 | 0.5 - 3.0 | 6.0 | 5.0 | 4.9 | 6.5 | 1.0 | 11.0 | ||
| M4 | 0.5 - 3.0 | 6.0 | 6.0 | 5.9 | 8.5 | 1.0 | 11.0 | 11.3 | 17.5 |
| 3.0 - 4.0 | 7.0 | 13.0 | 19.5 | ||||||
| M5 | 0.5 - 3.0 | 7.5 | 7.0 | 6.9 | 9.5 | 1.0 | 13.0 | 11.5 | 20.0 |
| 3.0 - 6.0 | 7.5 | 16.0 | 23.0 | ||||||
| M6 | 0.5 - 3.0 | 10.2 | 9.0 | 8.9 | 12.5 | 1.5 | 16.0 | 12.7 | 23.5 |
| 3.0 - 6.0 | 10.2 | 19.0 | 26.5 | ||||||
| M8 | 0.5 - 3.0 | 10.8 | 11.0 | 10.9 | 15.5 | 1.5 | 17.5 | 14.8 | 28.0 |
| 3.0 - 6.0 | 11.5 | 20.5 | 31.0 | ||||||
| M10 | 1.0 - 3.0 | 11.5 | 13.0 | 12.9 | 18.5 | 2.0 | 19.0 | 19.2 | 39.0 |
| 3.0 - 6.0 | 13.5 | 2.15 | 24.0 | 42.5 | |||||
| 1.0 - 3.5 | 11.0 | 12.0 | 11.9 | 16.0 | 1.6 | 19.0 | |||
| M12 | 1.0 - 4.0 | 13.5 | 15.0 | 14.9 | 18.0 | 1.7 | 22.0 | ||
| 4.0 - 6.5 | 14.0 | 25.0 | |||||||
| 1.0 - 4.0 | 15.0 | 16.0 | 15.9 | 22.5 | 2.0 | 25.0 | |||
| 4.0 - 6.0 | 16.0 | 28.0 | |||||||
